Bir IP kamera sisteminde her kamera noktası için ayrı elektrik prizi, adaptör ve veri kablosu planlamak; özellikle depo, mağaza, site çevresi veya çok katlı ofislerde maliyeti ve arıza ihtimalini artırır. PoE switch ne işe yarar sorusunun kısa cevabı şudur: Kameranın ağ bağlantısını ve elektrik beslemesini aynı Ethernet kablosu üzerinden sağlar. Ancak doğru sonucu almak için yalnızca PoE yazan bir switch seçmek yeterli değildir. Kamera sayısı, toplam güç bütçesi, kablo mesafesi ve kayıt cihazının ağ yapısı birlikte değerlendirilmelidir.
PoE switch ne işe yarar?
PoE, Power over Ethernet ifadesinin kısaltmasıdır. PoE switch, Ethernet kablosu üzerinden hem veri hem de düşük voltajlı elektrik gücü iletebilen ağ anahtarıdır. Bir IP PoE kamera, switch'e uygun bir CAT5e veya CAT6 kabloyla bağlandığında ayrıca adaptöre ihtiyaç duymaz. Kamera görüntüyü NVR'a veya ağa iletirken enerjisini de aynı hattan alır.
Bu yapı, kamera montajını daha düzenli hale getirir. Tavan altı, dış cephe, otopark girişi ya da elektrik prizinin bulunmadığı koridor gibi noktalarda tek kabloyla kurulum yapılabilir. Kablolama planı sadeleştiği için montaj süresi de kısalır. Bunun karşılığında switch'in güç kapasitesini doğru hesaplamak gerekir. Yetersiz güç bütçesi olan bir cihaz, tüm kameralar bağlandığında bazı kameraların açılmamasına veya kararsız çalışmasına yol açabilir.
PoE switch yalnızca IP kameralar için kullanılmaz. PoE destekli access point, IP telefon, görüntülü diafon, bazı erişim kontrol terminalleri ve ağ cihazları da aynı altyapıdan beslenebilir. Güvenlik sistemlerinde en yaygın kullanım alanı ise PoE IP kamera ve NVR kurulumudur.
Kamera sisteminde nasıl çalışır?

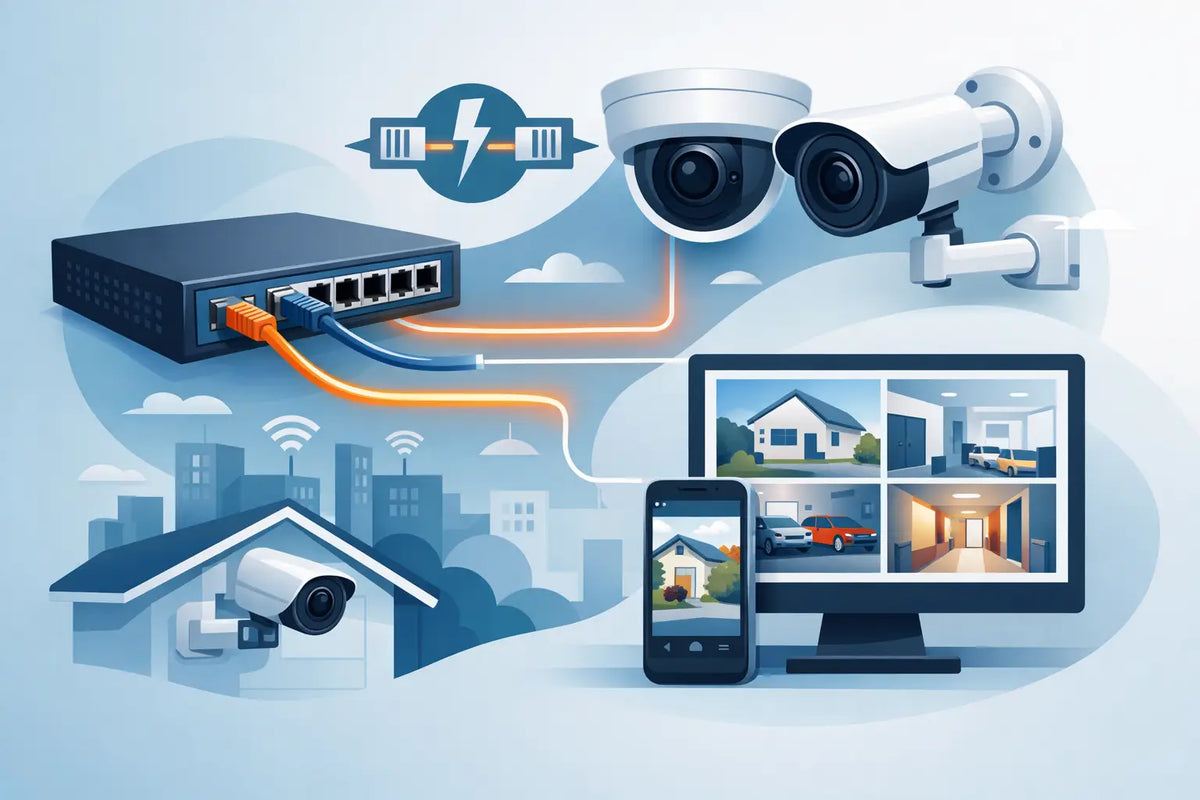

Temel bir sistemde IP kameralar PoE switch'in PoE portlarına bağlanır. Switch, her kameraya güç verir ve kamera verisini ağ üzerinden NVR kayıt cihazına aktarır. NVR'ın ayrı bir uplink portu varsa, switch ile NVR arasındaki bağlantı bu port üzerinden kurulabilir. Bazı NVR modellerinde ise kendi üzerinde PoE portları bulunur; bu durumda harici PoE switch her kurulum için zorunlu değildir.
Harici switch, özellikle kamera sayısı NVR'ın dahili PoE portlarını aştığında veya kameralar farklı bloklara, katlara ve uzak noktalara dağıldığında avantaj sağlar. Örneğin 16 kameralı bir işletmede 8 PoE portlu NVR kullanılıyorsa, kalan kameralar için uygun kapasiteli harici PoE switch tercih edilebilir. Ağ topolojisi kurulurken kameraların NVR tarafından görünmesi, IP adresleme düzeni ve uplink bağlantısı doğru yapılmalıdır.
PoE switch'in kamera portları genellikle 10/100 Mbps hız sunar. Bu, standart IP kamera bağlantıları için çoğu zaman yeterlidir. Ancak çok sayıda yüksek çözünürlüklü kamera tek bir uplink üzerinden kayıt cihazına aktarılıyorsa, gigabit uplink portu darboğaz riskini azaltır. 4K kameraların, çok kameralı canlı izlemenin ve uzak izleme trafiğinin bulunduğu projelerde bu ayrım daha belirgin hale gelir.
PoE switch kullanmanın pratik faydaları
PoE altyapısının ilk faydası kablo ve adaptör karmaşasını azaltmasıdır. Her kamera yanında 220V elektrik hattı ve adaptör kutusu gerekmemesi, hem montajı hem de görünümü iyileştirir. Özellikle dış ortamda adaptörün nem, sıcaklık ve müdahale riskiyle karşılaşması yerine enerjinin güvenli bir merkezden dağıtılması tercih edilir.
Merkezi besleme, arıza takibini de kolaylaştırır. Bir kamera görüntü vermiyorsa kablo, port, kamera veya switch üzerindeki güç göstergeleri daha hızlı kontrol edilebilir. Yönetilebilir modellerde hangi portun ne kadar güç çektiği, bağlantı hızının ne olduğu ve portun uzaktan yeniden başlatılıp başlatılamayacağı görülebilir.
Kesintisiz güç kaynağı ile birlikte kullanıldığında PoE switch, enerji sürekliliği açısından da avantaj sağlar. NVR ve PoE switch uygun kapasitede UPS'e bağlandığında, kısa süreli elektrik kesintilerinde kamera sistemi çalışmaya devam edebilir. Burada UPS gücünün yalnızca kayıt cihazına göre değil, switch üzerinden beslenen tüm kameraların tüketimine göre hesaplanması gerekir.
Her PoE switch aynı güçte değildir
Satın alma aşamasında en sık yapılan hata, port sayısına bakıp toplam PoE güç bütçesini atlamaktır. Örneğin 8 portlu bir switch, fiziksel olarak 8 kamerayı bağlayabilir. Fakat toplam PoE bütçesi 60 W ise ve her kamera gece IR LED'leri aktifken 10 W çekiyorsa, cihazın kapasitesi yeterli olmaz. Kağıt üzerinde 8 port vardır, uygulamada ise güvenli besleme için daha düşük sayıda kamera kullanılabilir.
Kamera datasheet'inde maksimum güç tüketimi belirtilir. Hesaplama bu maksimum değere göre yapılmalıdır; çünkü kameranın gece görüşü, motorlu zoomu, ısıtıcısı veya aktif aydınlatması devreye girdiğinde tüketim artabilir. Toplam kamera tüketiminin switch PoE bütçesinin yaklaşık yüzde 70-80'ini geçmemesi, pay bırakmak açısından daha sağlıklı bir yaklaşımdır.
PoE standartları da seçimde belirleyicidir. 802.3af standardı çoğu sabit dome veya bullet IP kamera için yeterli olabilir. Daha yüksek güç gerektiren PTZ kameralar, güçlü IR aydınlatmalı modeller veya bazı çok sensörlü kameralar için 802.3at PoE+ gerekebilir. Cihazın hem port başına verebildiği maksimum güç hem de toplam güç kapasitesi kontrol edilmelidir.
Mesafe, kablo kalitesi ve extend modu
Standart Ethernet ve PoE bağlantısında önerilen azami kablo mesafesi 100 metredir. Bu değer, switch ile kamera arasındaki toplam hat uzunluğunu ifade eder. Zayıf kaliteli bakır kaplamalı alüminyum kablo, ekli hatlar veya dış ortamda yıpranmış bağlantılar bu mesafeye ulaşmadan dahi güç ve veri kaybına neden olabilir.
Güvenlik kamera kurulumlarında tam bakır iletkenli CAT5e veya CAT6 kablo kullanmak daha doğru bir yatırımdır. Kısa vadede daha düşük maliyetli görünen kalitesiz kablo; gece kamera resetleri, görüntü kopması ve PoE besleme sorunlarıyla daha yüksek işçilik maliyeti yaratabilir.
Bazı PoE switch modellerinde 250 metreye kadar iletim vadeden extend modu bulunur. Bu mod, uzak mesafedeki düşük bant genişlikli kameralar için yararlı olabilir; ancak port hızı çoğu cihazda 10 Mbps seviyesine düşer. Tek bir standart kamera için iş görebilir, fakat yüksek bit hızlı 4K kameralar veya aynı hattan yoğun trafik beklenen alanlar için her zaman ideal çözüm değildir. Mesafe büyüdükçe fiber altyapı, ara switch veya uygun ağ tasarımı daha güvenilir sonuç verir.
Yönetilemeyen mi, yönetilebilir mi?
Küçük ölçekli ev, dükkan veya 4-8 kameralı temel sistemlerde yönetilemeyen PoE switch genellikle yeterlidir. Tak-çalıştır yapısı, düşük maliyeti ve kolay devreye alınmasıyla pratik bir çözümdür. Kamera-NVR ağı ayrı ve basit tutuluyorsa kullanıcı tarafında ekstra yapılandırma ihtiyacı oluşmaz.
Birden fazla departmanın, access point'in, bilgisayar ağının ve kamera sisteminin aynı altyapıda yer aldığı işletmelerde yönetilebilir switch daha kontrollü bir seçenek sunar. VLAN ile kamera trafiği ayrılabilir, portlara erişim kuralları uygulanabilir ve ağ performansı izlenebilir. Bu ürünler daha fazla teknik kurulum gerektirir; küçük bir kurulumda sağladığı fayda maliyetini karşılamayabilir. Proje büyüdükçe ise yönetim ve güvenlik avantajı belirginleşir.
Doğru PoE switch nasıl seçilir?
Önce sistemdeki kamera sayısını ve her bir kameranın maksimum watt değerini belirleyin. Ardından NVR üzerinde kullanılabilecek PoE portlarını hesaba katın. Kalan kameralar için gereken port sayısını, toplam güç bütçesini ve ileride eklenecek kamera payını değerlendirin.
Seçimde şu dört başlık birlikte kontrol edilmelidir:
- PoE port sayısı ve gerekli uplink portları
- Port başına güç değeri ile toplam PoE bütçesi
- Kameraların 802.3af veya 802.3at gereksinimi
- Kablo mesafesi, kablo kalitesi ve gigabit uplink ihtiyacı
AXIN Güvenlik'te kamera adedi, çözünürlük, kayıt süresi ve altyapı ihtiyacını birlikte değerlendirerek seti oluşturmak, gereğinden büyük ya da yetersiz ağ ekipmanı alma riskini azaltır. Doğru sistem, yalnızca kamerayı seçmekle değil; o kamerayı kesintisiz besleyecek altyapıyı baştan doğru kurmakla başlar.
